Analyzuje technické výkresy, které přijímáte od zákazníků — DXF, vektorové PDF i skeny. Odhalí chyby a chybějící údaje, porovná revize a určí, kterou průvodní dokumentaci je po změně potřeba upravit. Zkontroluje soulad CAD výkresů s kusovníkem a objednávkou a připraví dokumentaci kvality k zakázce. U každého nálezu vidíte, s jakou jistotou ho hlásí a kde přesně na výkrese ho našel. A nic neodejde bez toho, aby to schválil člověk.
Postavili jsme ho a předali dodavateli přesného obrábění a plechových dílů (tier-2) s certifikací AS9100 a ISO 9001. Chodí mu výkresy zhruba od 40 OEM zákazníků týdně.
Přehled
Stránka je dlouhá záměrně — popisuje hotový systém, ne záměr. Jděte rovnou na část, kterou právě řešíte.
Jak to vzniklo
Každý týden přišly nové a překreslené výkresy zhruba od 40 OEM zákazníků. Inženýrům ze dne zbývalo málo — většinu spolkla kontrola výkresů a přepisování téže dokumentace.
Kde inženýři ztráceli čas
Popisové pole, jednotky, kóty, tolerance, GD&T, poznámky a každá zmíněná specifikace. Řádek po řádku, na každém listu, který přišel.
Dvě PDF přes sebe a hledání rozdílů pohledem. Zdlouhavé i u dobrého výkresu, na hustém listu navíc nespolehlivé.
Kontrolní plány, řídicí plány, technologické postupy, PPAP a osvědčení o shodě se pokaždé vypisovaly z výkresu nanovo.
Zpravidla až ve chvíli, kdy byl materiál dávno objednaný. Právě tehdy stojí objevený rozpor nejvíc.
Zakázka rozjetá podle staré revize byla zdaleka nejčastější příčinou zmetků i reklamací od zákazníků.
Co chtěl manažer kvality
Požadavek, který určil celý návrh
Ve výrobě nikdo nechtěl černou skříňku. U deterministických kontrol muselo být zřejmé, z čeho vyplynuly. A všude, kde něco posuzoval model, muselo být vidět, jak si je jistý a kde přesně na výkrese to našel. Právě proto počítá aritmetiku Python a ne jazykový model.
Co agent umí
Každá schopnost je samostatný uzel v grafu agenta. Inženýři si je pouštějí jednotlivě nebo najednou jako jeden průchod při příjmu nové sady výkresů.
Jestli je popisové pole kompletní, jestli sedí jednotky, jestli některá kóta nechybí nebo se neopakuje, jestli se toleranční řetězce uzavřou, jestli GD&T rámečky odkazují na datumy, které na výkrese opravdu jsou, jestli závit sedne do díry a jestli poznámky nezmiňují specifikace, které nikdo nemá. Ke každému nálezu patří míra jistoty a označené PDF.
Přehled změn z Rev C na Rev D: které kóty se pohnuly, které poznámky přibyly či zmizely, kde se změnila tolerance, materiál nebo povrch, jestli to ovlivní lícování a jestli ECO na výkrese sedí s tím v PLM.
Kusovník, sadu výkresů a objednávku čte najednou. Upozorní, když na podsestavě nesedí množství, když je spojovací materiál v kusovníku, ale na výkrese chybí, nebo když objednávka žádá jiný materiál či povrch, než předepisuje výkres.
Vyplní vaše šablony ve Wordu a Excelu — kontrolní plán, řídicí plán, technologický postup, PPAP, osvědčení o shodě — z výkresu a kusovníku. Stačí zadat požadavek běžným jazykem. Agent připraví změny v šablonách se sledováním změn a následným schválením.
Lidé ve výrobě i v kanceláři se mohou ptát přirozeným jazykem a dostanou odpověď s uvedením konkrétního listu a pohledu, ze kterého agent čerpal. Ve webovém rozhraní i přes chat na Amazon Lex.
Co se dá spočítat, počítá Python: jednotky, toleranční řetězce, existenci datumů, tabulky závitů a děr. Model čte, vysvětluje, rozhoduje u nejednoznačností a píše texty. Počítat po něm nechceme.
Ukázka produktu
Do reálné dílny chodí od všeho trochu: vektorové PDF se STEP modelem, nativní DXF, dvoulistová sestava, 3D kontrola a sken z roku 1998. Čísla dílů i zákazníci níže jsou vymyšlení.

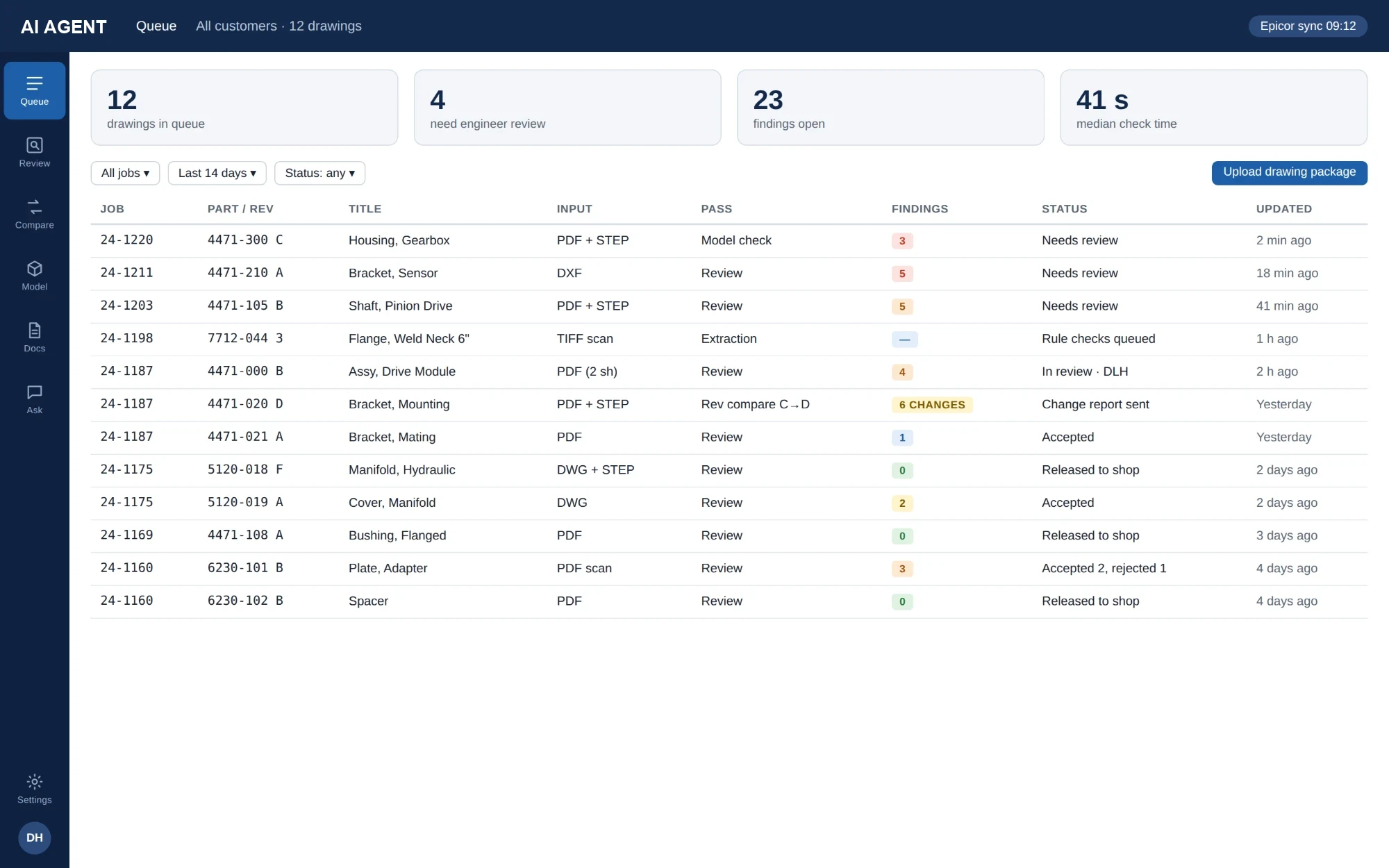

Fronta
Každý nahraný výkres i se zakázkou, číslem dílu, revizí a formátem. Je vidět, ve které fázi je, kolik nálezů čeká a kdy se naposled něco změnilo. Formáty se míchají úplně běžně: vektorové PDF, DXF, DWG se STEP modelem i TIFF sken, který se ještě zpracovává.

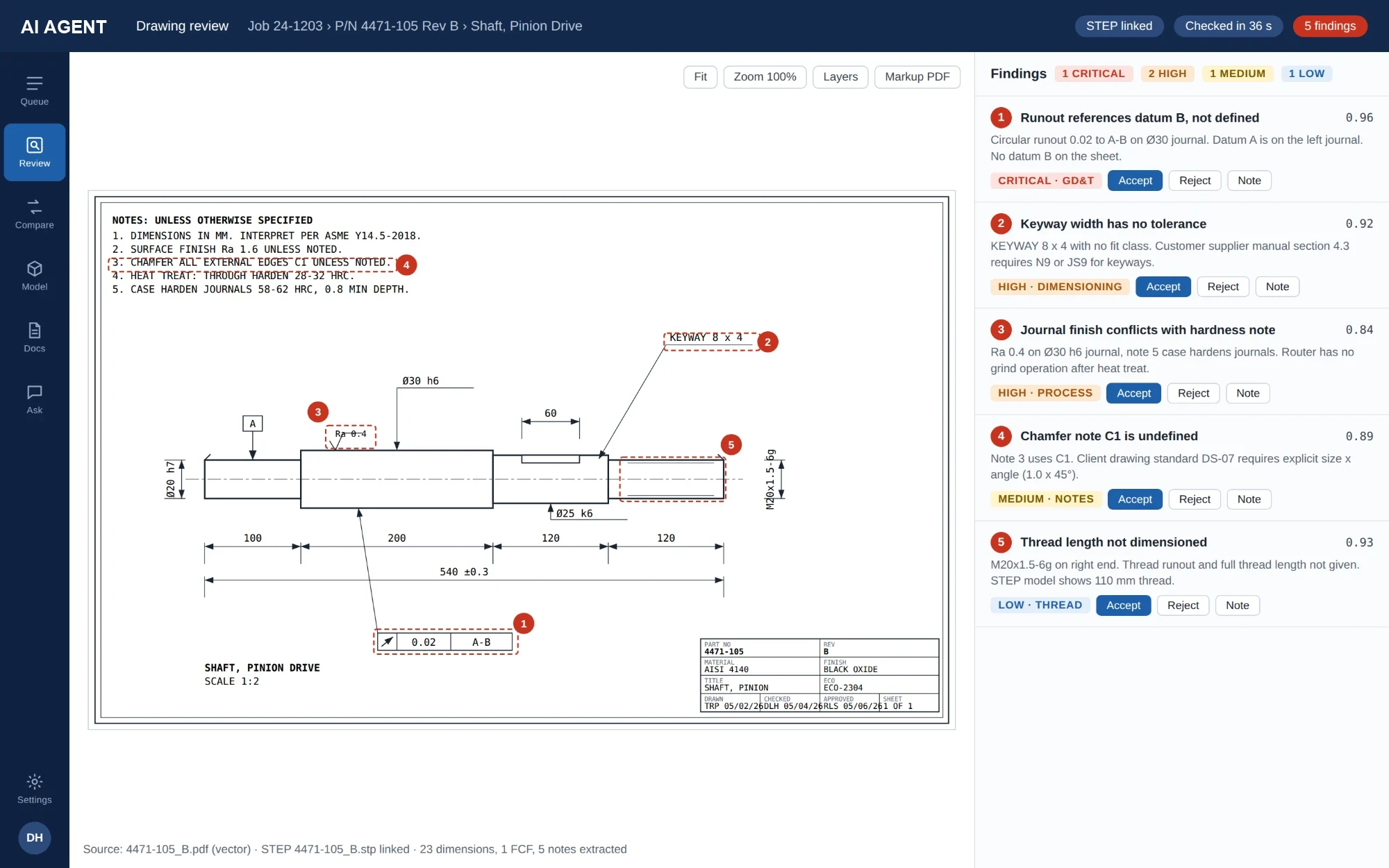

Soustružený díl · vektorové PDF se STEP modelem
Vektorové PDF s připojeným STEP modelem. Z listu se načetlo 23 kót, jeden toleranční rámeček a pět poznámek. Kontrola trvala 36 sekund.

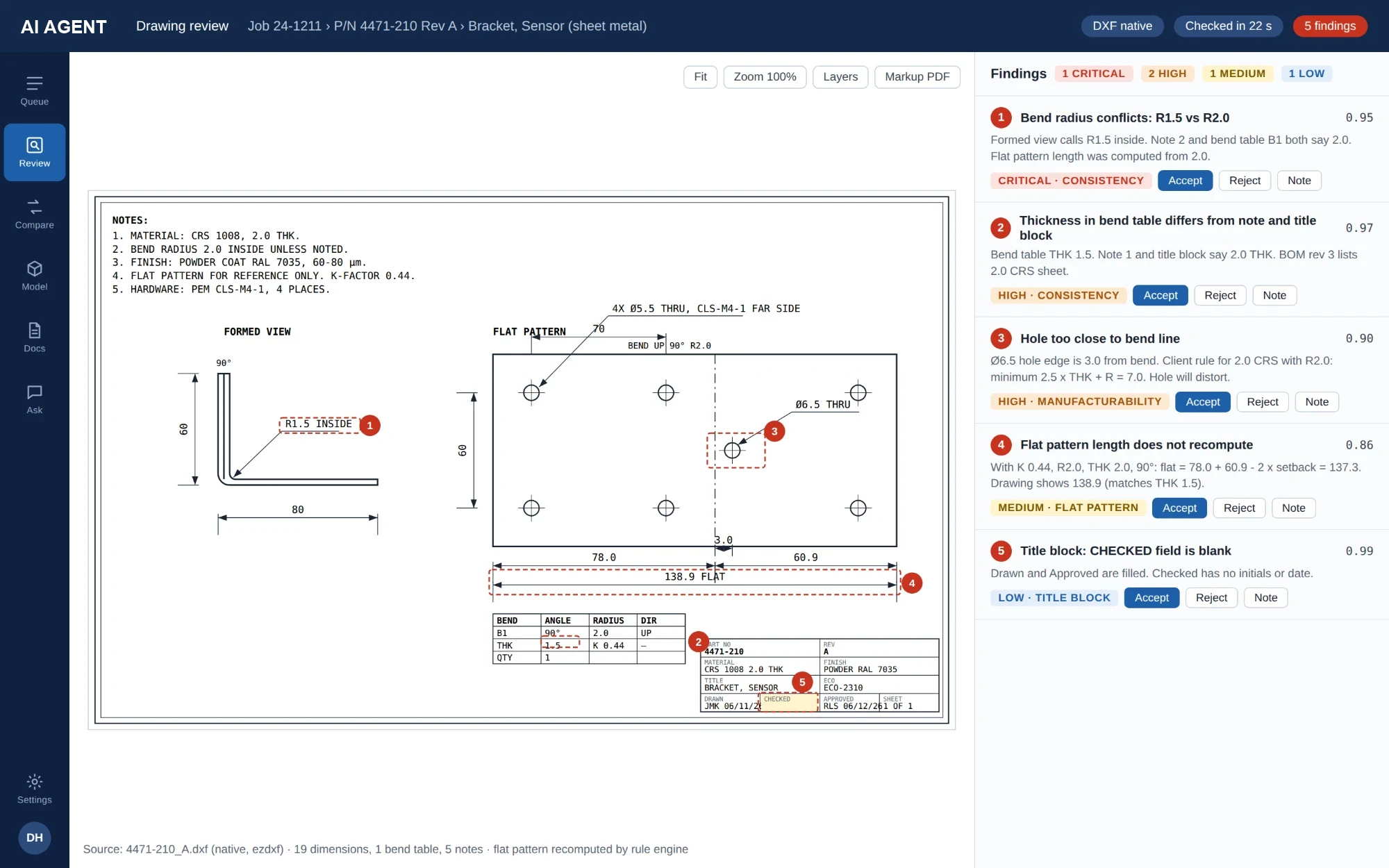

Plechový díl · nativní DXF
Nativně přes ezdxf: 19 kót, jedna tabulka ohybů, pět poznámek, hotovo za 22 sekund. Rule engine sám přepočítá rozvin místo toho, aby ho převzal z výkresu.

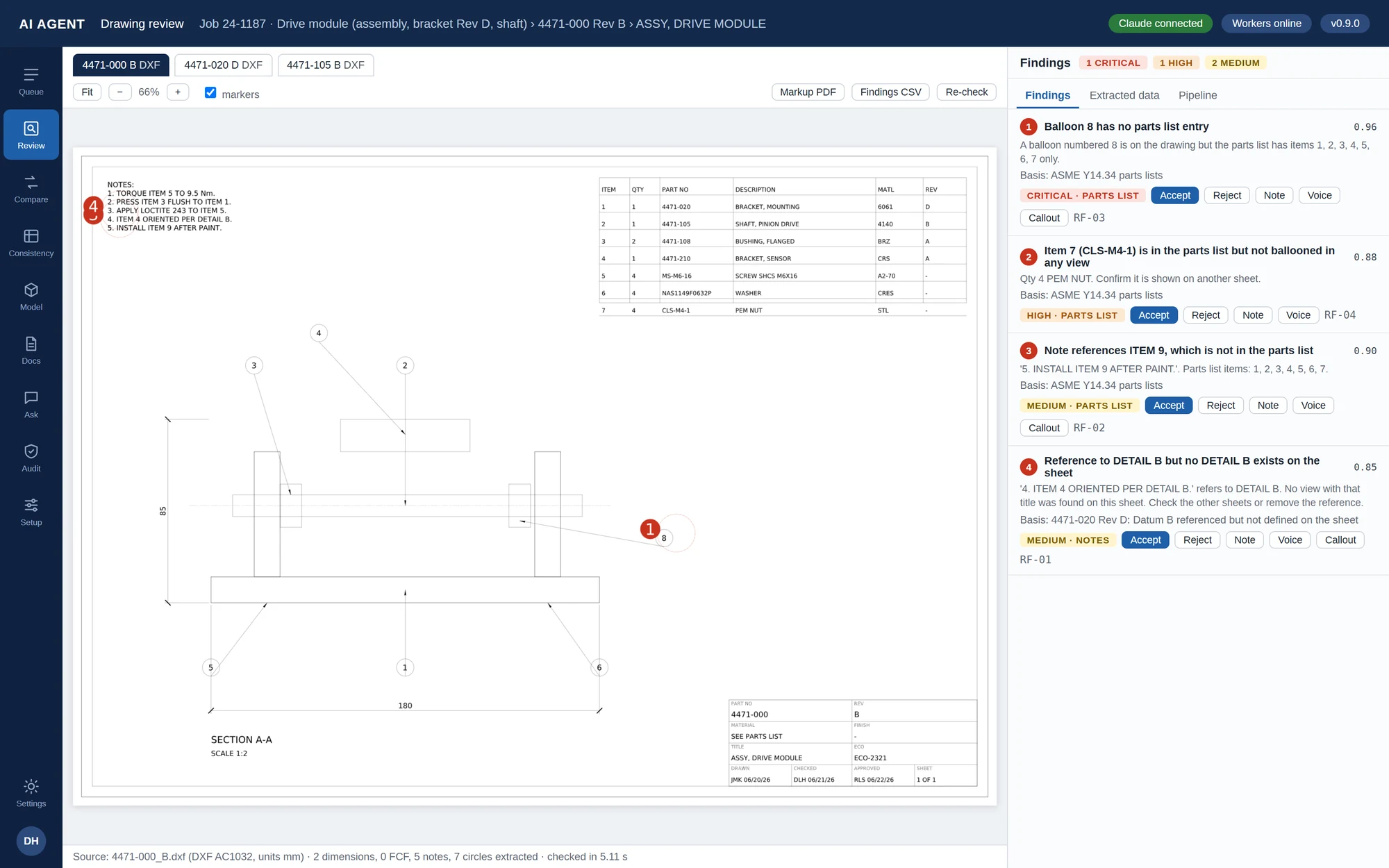

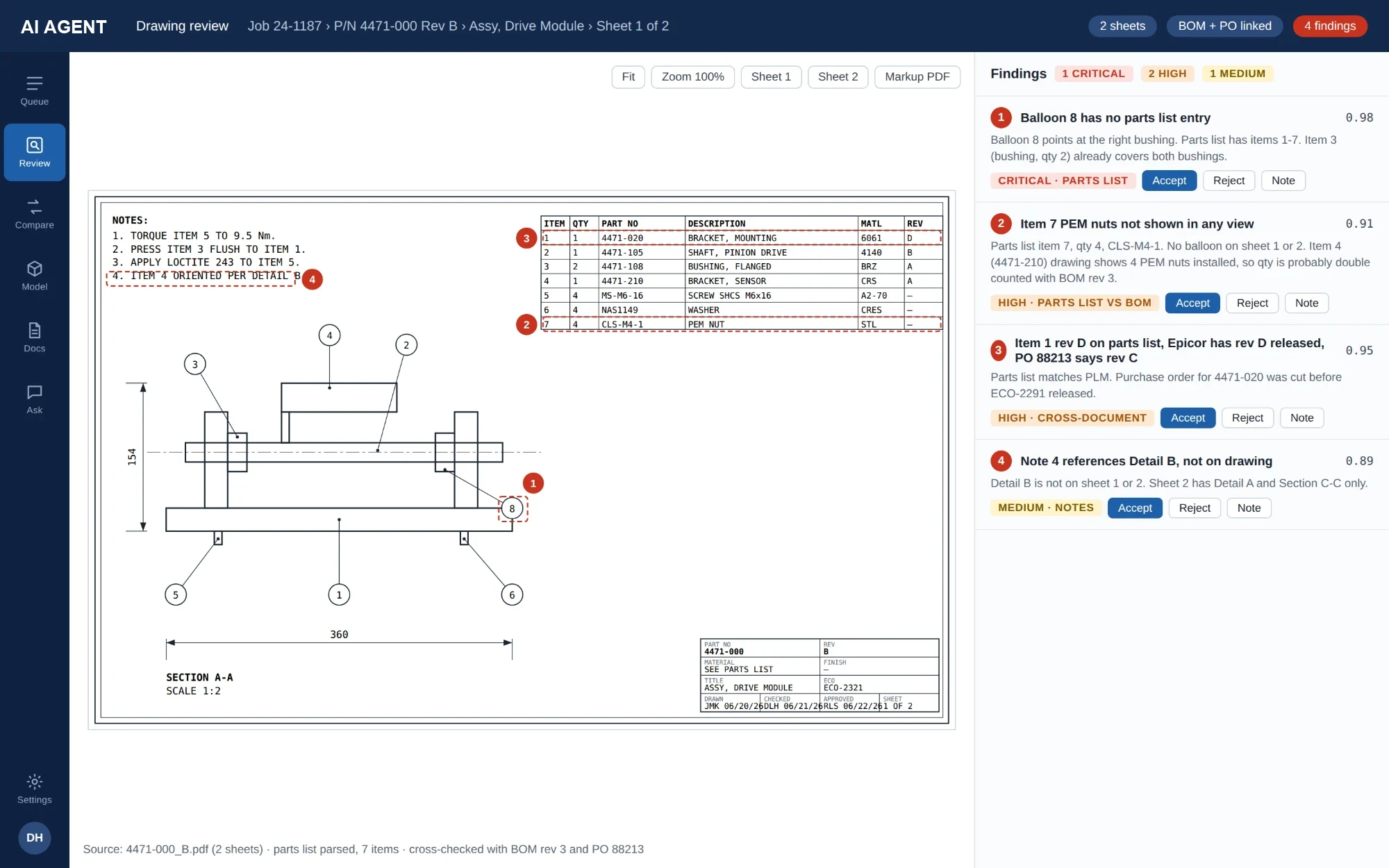

Sestava · pozice a kusovník
Dva listy, k tomu kusovník a objednávka. Kusovník z výkresu se načte jako tabulka a porovná s kusovníkem rev 3 a objednávkou 88213.
3D · výkres proti STEP modelu
STEP AP214 porovnaný s výkresem za 58 sekund, prvek po prvku, s tolerancí 0,05 mm na rozměr a 0,5 mm na polohu. Devět prvků sedí, tři ne.
Přírubu z roku 1998, která přijde jako TIFF, nejdřív zpracuje rastrová část pipeline. PaddleOCR a vlastní YOLOv8 model, natrénovaný na několika tisících anotovaných listů, najdou popisové pole, poznámky i odkazy. Každou oblast uvidíte i s tím, jak si je agent jistý — a to ještě dřív, než se spustí první pravidlo. Geometrické kontroly na skenu neběží, prostě tam geometrie není. Popisové pole, poznámky a odkazy ale přečte a zkontroluje jako na kterémkoli jiném listu. Počítejte zhruba s 20 sekundami na list; nejlepší výsledky dává nezkosený sken ve 300 dpi.
Pro koho to je
Pro strojírenství, průmyslové stroje a zařízení — všude tam, kde je sada výkresů dohodou mezi zákazníkem a vaší výrobou.
Zakázkové dílny a dodavatelé tier-1 a tier-2, kterým chodí výkresy od spousty OEM. Každý kreslí po svém a každý má jiné popisové pole.
Sestavy s rozsáhlými kusovníky a dlouhou historií revizí, kde se z položky, která je na výkrese, ale chybí v kusovníku, stane chybějící díl na lince.
Tabulky ohybů, rozviny a pravidla vzdálenosti děr od ohybu, která si musí sednout dřív, než se rozjede laser.
Kde musí být každý nález dohledatelný a přezkoumatelný, rozhodnutí o něm lze vzít zpět a dokumentace se generuje z výkresu, ne ručně přepisuje.
Desetiletí skenů, které nikdo překreslovat nebude, ale které je třeba přečíst a zkontrolovat, když přijde opakovaná objednávka.
Pokud je u vás nejčastější příčinou zmetků zakázka rozjetá na nesprávné revizi, přesně kvůli tomu tohle vzniklo.
Katalog kontrol
Deterministické kontroly běží v Pythonu, takže vycházejí pokaždé stejně a u každého nálezu je vidět pravidlo, ze kterého vyplynul.
Tohle je obecný seznam kontrol. Ty, které vycházejí z vaší normy kreslení a z vašeho vlastního kontrolního seznamu, doplníme během projektu. Právě v nich bývá pro dílnu s vlastními zvyklostmi největší přínos.

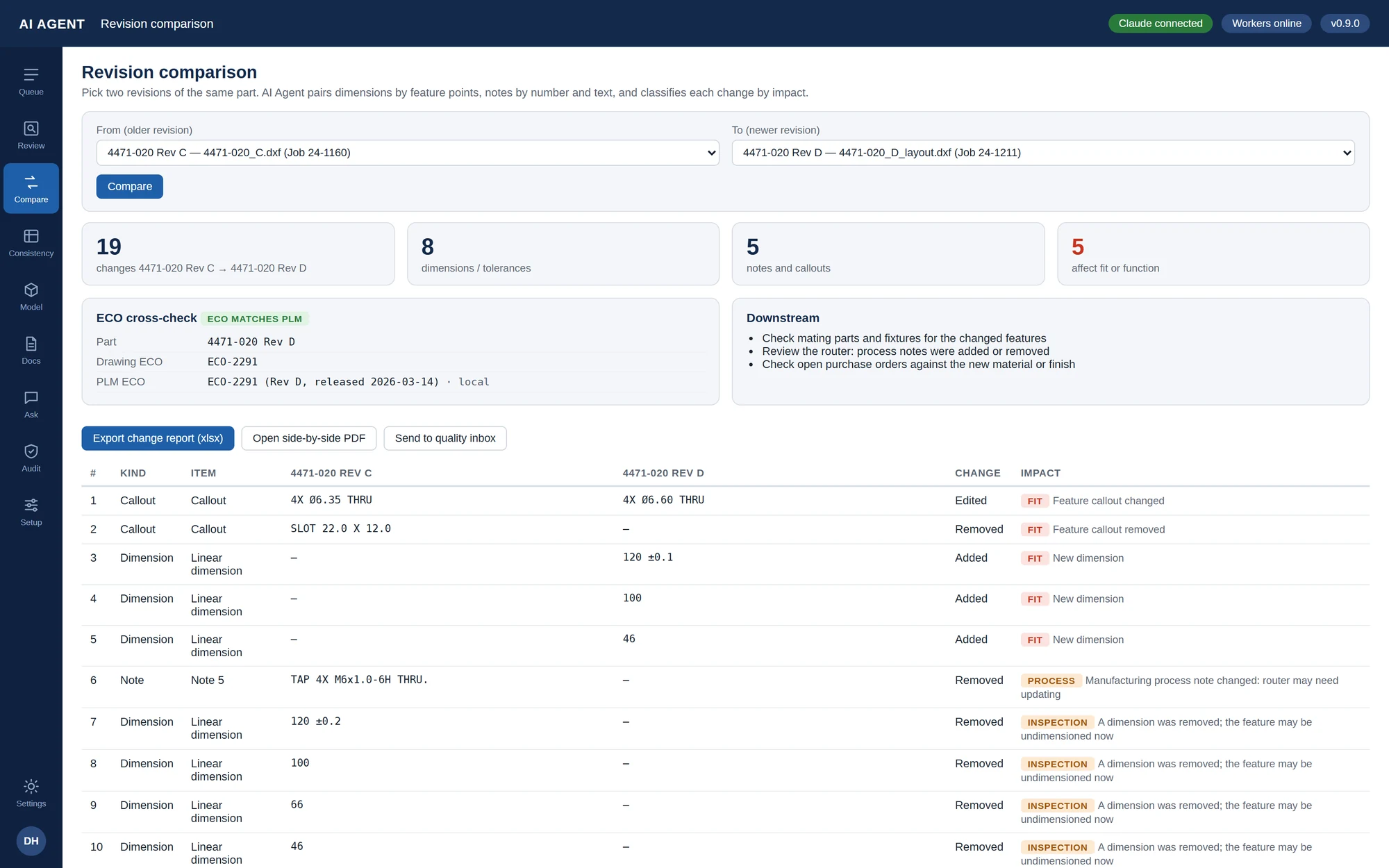

Porovnání revizí
Není to porovnávání obrázků. Agent rozpozná, jestli jde o změnu kóty, poznámky, tolerance nebo materiálu, a zatřídí ji podle oddělení, kterého se dotkne.
| # | Položka | Rev C | Rev D | Změna | Dopad |
|---|---|---|---|---|---|
| 1 | Rohové díry, 4X | Ø6,35 +0,05/-0 | Ø6,60 +0,05/-0 | +0,25 průměr | FIT Jiná vůle pro M6, je třeba prověřit protikus 4471-021 |
| 2 | Celková délka | 120,0 ±0,2 | 120,0 ±0,1 | Poloviční tolerance | INSPECTION Místo posuvky CMM, znak 3 v kontrolním plánu |
| 3 | Délka drážky | 22,0 | 24,0 | +2,0 | FIT Mění zdvih čepu |
| 4 | Poznámka 3 | TAP 4X M6x1.0-6H | — | Zmizela | PROCESS Operace 30 (řezání závitu) je v postupu už zbytečná |
| 5 | Poznámka 6, materiál | 6061-T6 | 6061-T651 | Jiný stav | PURCHASING Na objednávce 88213 je pořád T6 |
| 6 | Poznámka o materiálu | — | AL 6061-T6 PLATE, 6.0 THK | Přibyla | COSMETIC Totéž je už v popisovém poli |
V kontrolním plánu IP-4471-020 je třeba přepsat dva znaky a z postupu vyhodit operaci 30, tedy řezání závitu. Přehled změn si stáhnete do xlsx, otevřete jako PDF s oběma revizemi vedle sebe nebo pošlete rovnou do schránky kvality.

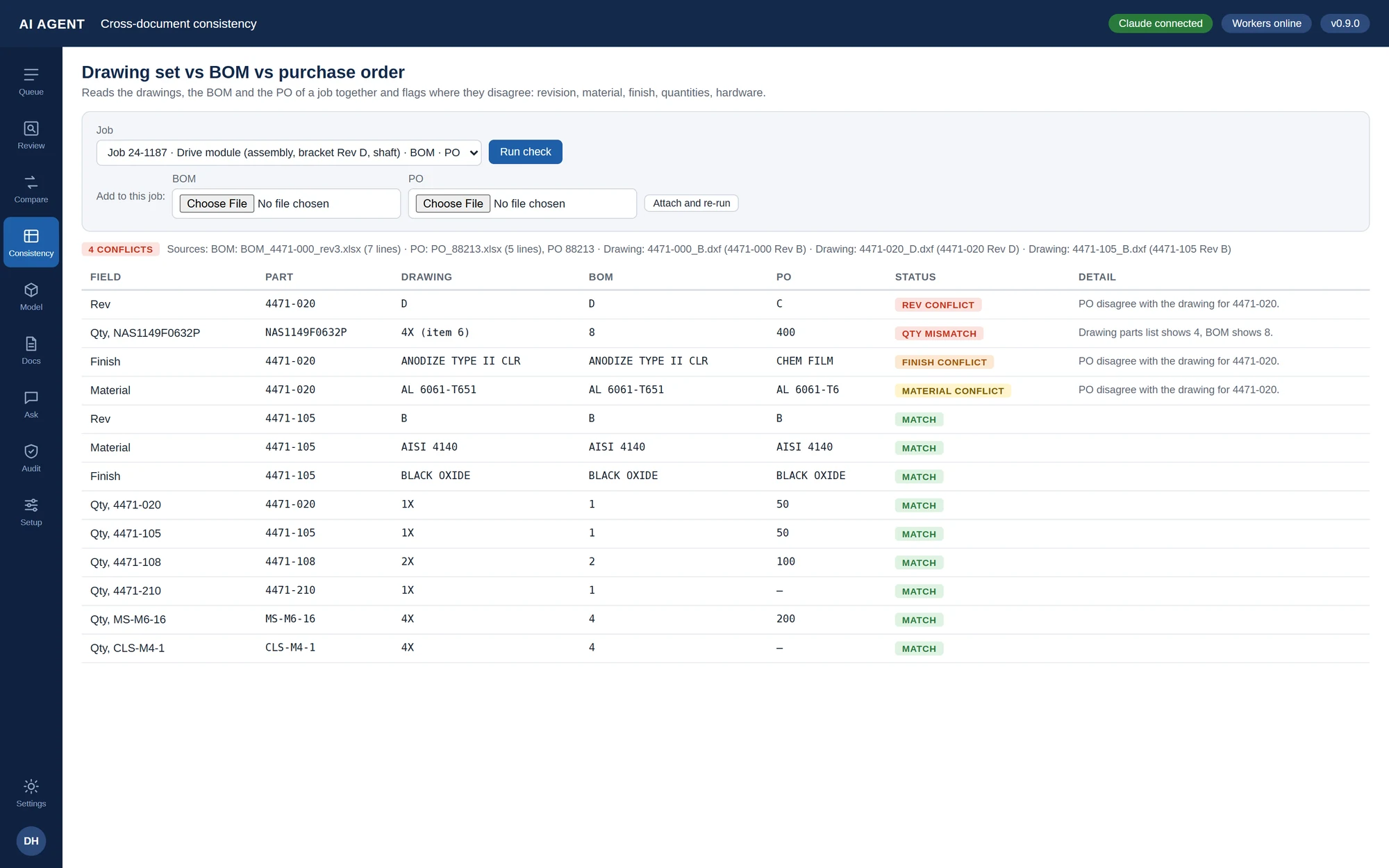

Výkres, kusovník a objednávka
Sadu výkresů, kusovník a objednávku čte agent najednou jako jeden celek. Čtyři rozpory na zakázce se třemi výkresy nejsou nic výjimečného.
| Pole | Výkres | Kusovník | Objednávka | Stav |
|---|---|---|---|---|
| Množství, PEM matice CLS-M4-1 | 4X (list 2) | 6 | 6 | NESEDÍ MNOŽSTVÍ |
| Materiál, 4471-020 | AL 6061-T651 | AL 6061-T651 | AL 6061-T6 | STARÁ OBJEDNÁVKA |
| Povrch, 4471-020 | Elox typ II čirý | — | Chem. vrstva | JINÝ POVRCH |
| Podložka NAS1149F0432P | na výkrese není | 8 | 8 | CHYBÍ NA VÝKRESE |
| Revize, 4471-020 | D | D | D | SEDÍ |
| Množství, podsestava 4471-021 | 2X | 2 | 2 | SEDÍ |
Zdroje: 4471-000 Rev B listy 1-2, 4471-020 Rev D, 4471-021 Rev A · kusovník z Epicoru · objednávka 88213 v PDF

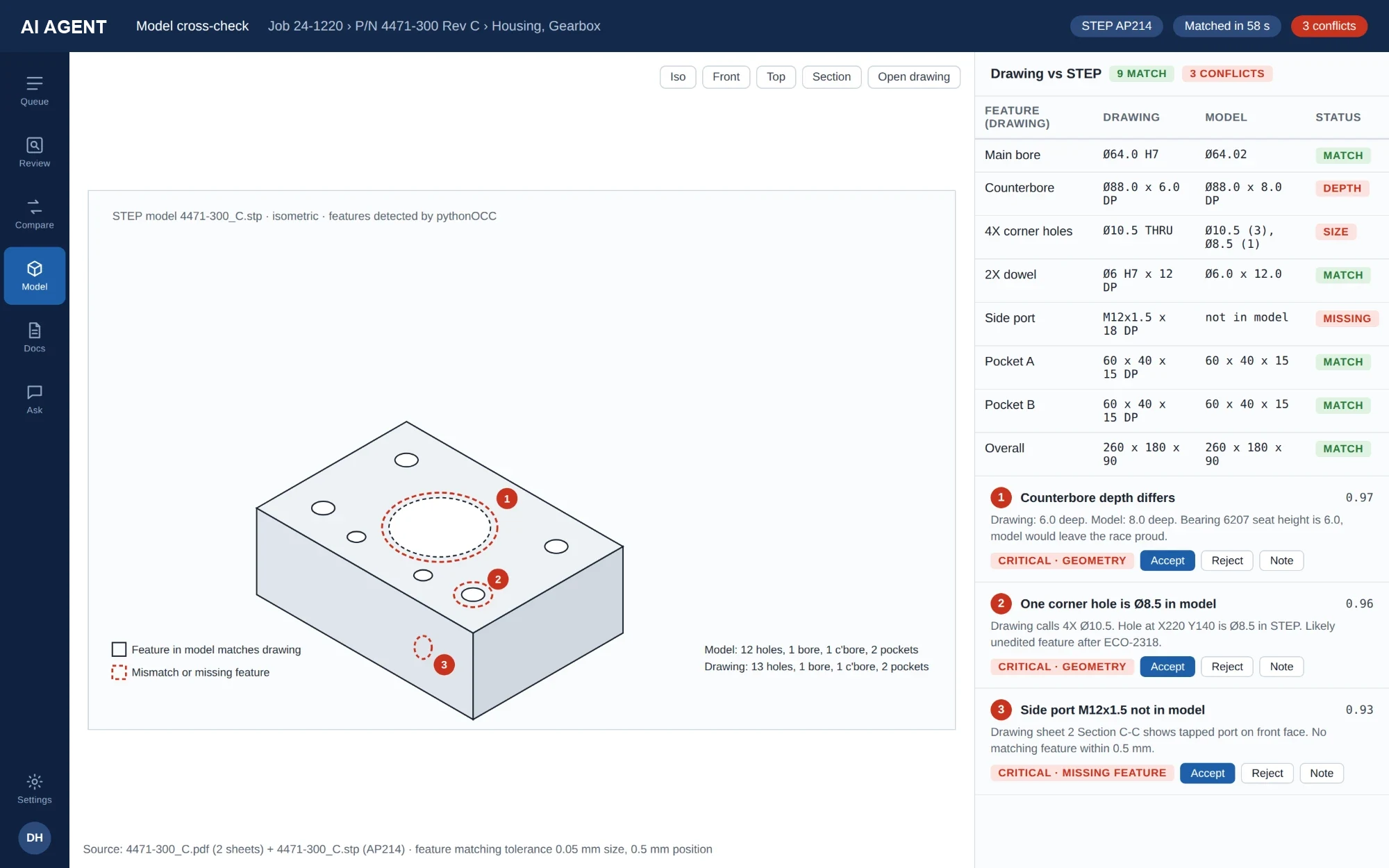

Kontrola STEP modelu
STEP modely AP203 a AP214 rozebere pythonOCC a prvek po prvku je porovná s dírami a průměry na výkrese.
Díry, otvory, zahloubení, kapsy i celkový obrys vytáhne z tělesa a spáruje s tím, co je na výkrese. Tolerance je 0,05 mm na rozměr a 0,5 mm na polohu.
Prvek s jiným rozměrem nebo hloubkou. Prvek, který výkres předepisuje, ale v modelu není. A prvek, který v modelu je, jenže výkres ho nikde neokótuje.
Modelem se dá otáčet a každý prvek je obarvený podle výsledku: co sedí, zůstává neutrální, rozpory jsou červené a prvky, které výkres nezmiňuje, jantarové.
Nejčastější reálný nález je model, který po změně výkresu nikdo znovu neexportoval, nebo díra upravená na výkrese, ale ne v CAD.
Dokumentace kvality
Na sdílený disk se nedostane nic, dokud to někdo neodklikne. Manažer kvality na tom trval a právě díky tomu se nasazení ujalo.
Znaky vytažené z výkresu s jmenovitou hodnotou, tolerancí, metodou i četností, u každého je uvedený list a pohled, odkud pochází. Řádek, který stojí na nedořešeném nálezu, agent raději označí, než aby ho vyplnil.
Docx z vaší vlastní šablony. Specifikaci povrchové úpravy i revizi převezme z výkresu, nikdo je nepřepisuje ručně.
Na každý otevřený nález jedna sekce a ke každé vygenerovaný obrázek, aby operátor viděl, o který prvek jde.
Vyplněné z výkresu a kusovníku do týchž šablon, jaké používáte dnes, jako docx a xlsx.
Manažer kvality napíše, že v každé šabloně, kde je QS-114 Rev B, má být Rev D, a do osvědčení o shodě má pod povrchovou úpravou přibýt zaškrtávací pole „Certifikát v archivu“. Agent najde všechny výskyty, ukáže náhled s počtem zásahů a připraví Word se sledováním změn a Excel s listem historie. Vy pak buď schválíte všechno, projdete to po jednom, nebo to zahodíte.

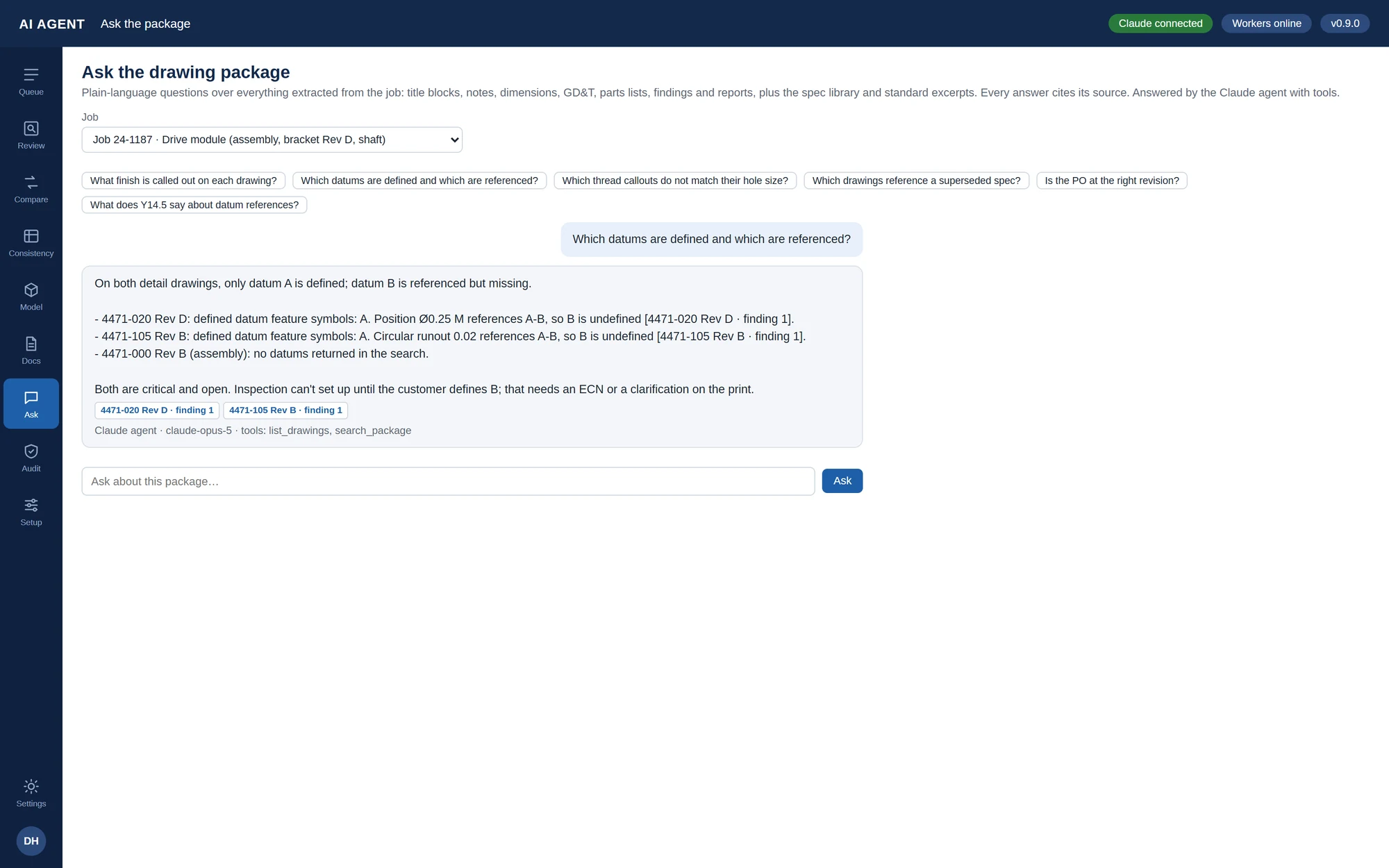

Dotazy k výkresům
Druhý agentový graf, ve kterém model volá nástroje: prohledá sadu výkresů i index specifikací, podívá se do nálezů a zpráv a u každé odpovědi řekne, odkud ji má.
Výroba
Jaká drsnost má být v díře?
Ra 0,8 µm (32 µin) v díře Ø25,00 H7. Najdete to na výkrese 4471-021 Rev A, list 1, řez A-A. Poznámka 2 na tom listu ještě dodává, že po eloxování nesmí být vidět stopy po nástroji.
4471-021 Rev A · list 1 · řez A-A · poznámka 2
Nákup
Které výkresy v téhle zakázce žádají elox?
Dva ze tří. 4471-020 Rev D (typ II čirý, poznámka 4) a 4471-021 Rev A (typ II čirý, popisové pole). Na 4471-000 Rev B povrch uvedený není, je to sestavový výkres.
4471-020 · poznámka 4 — 4471-021 · popisové pole
Přístup z výroby
Nástroj, který žije jen na obrazovce inženýra, zmešká přesně ten okamžik, o který jde — obráběče při seřizování, kontrolora u měřicího stroje, skladníka, který vybaluje jiný stav materiálu, než měl přijít. Dva kanály je vtáhnou dovnitř, aniž by se učili nový systém.
Agent je dostupný i přes chat na Amazon Lex, takže se dá zeptat z terminálu ve výrobě nebo z mobilu. Odpověď je stejná, jakou dostane inženýr, i s listem, pohledem a poznámkou. Lex jen přenáší konverzaci, čtení a citování dělá agent.
Ťukat do tabletu v rukavicích u běžícího stroje nikdo nebude — a právě proto zjištění skončí na papírku a pak nikde. Kontrolor namluví pár sekund k nálezu, AssemblyAI to přepíše a text se připne tam, kde ten nález žije. Dá se v něm vyhledávat a zůstává v auditní stopě, ne v něčí kapse.
Otázky, které padnou mimo kancelář
Obráběč při seřizování
Jaká drsnost má být v díře?
Odpověď přímo u stroje místo běhu do kanceláře — nebo odhadu, ze kterého bude oprava.
Seřizovač při rozjezdu
Běží tahle zakázka na nejnovější revizi?
Zakázka podle staré revize dělala v původním projektu nejvíc zmetků. U stroje je poslední šance to zachytit.
Kontrolor u měřicího stroje
Které znaky se tu měří na 100 %?
Kontrolní plán vznikl z tohoto výkresu, takže odpověď jde ze stejného zdroje — ne z výtisku, který může být o revizi pozadu.
Nákup
Které výkresy v zakázce žádají elox?
Rozdíl v povrchu či materiálu mezi výkresem a objednávkou vyplave dřív, než objednávka odejde — ne až se díly vrátí špatně.
Plánovač
Je na tomhle dílu potřeba ještě řezat závit?
Když revize poznámku odstraní, operace v postupu po ní obvykle zůstane. Přehled změn to ví; teď se na to dá rovnou zeptat.
Příjem materiálu
Jaký materiál a stav měl přijít?
6061-T6 a 6061-T651 vypadají na štítku stejně. Zachytit to na rampě je mnohem levnější než při výstupní kontrole.
K čemu se hlasová poznámka opravdu hodí
Proč se to vyplatí propojit
Nejtěžší na nasazení není inženýrský tým, ale všichni za ním. Odpověď v kanálu, který lidé stejně mají otevřený, nestojí žádné školení ani nový návyk.
Dotazy, odpovědi i hlasové poznámky padají do stejného auditu jako nálezy. Pod AS9100 či ISO 9001 je to rozdíl mezi rozhovorem a záznamem.
Přepsaná poznámka, proč byl nález nesprávný, jde do indexu minulých rozhodnutí. Na dalším výkrese od téhož zákazníka se stejný falešný nález objeví s menší pravděpodobností.
Do kterého chatu agenta připojíme, jak dlouho se uchová zvuk a které jazyky se přepisují, se domluví při nasazení podle vašich pravidel pro IT a kvalitu. Nic z toho není pevně dané.
Vstupy a výstupy
Každý formát čte způsobem, který mu sedne. Nativní DXF tak neskončí jako obrázek a od skenu nikdo nečeká geometrii.
Vstup · jak se čte
2D výkresy, vektorové PDF
Text i geometrii vytáhne přímo; model rozvržení najde popisové pole, texty kót, GD&T rámečky a poznámky
2D výkresy, skeny nebo rastrové PDF a TIFF
PaddleOCR a vlastní YOLOv8 model natrénovaný na několika tisících anotovaných listů
Nativní DWG a DXF
Přes ezdxf po jednotlivých entitách: kóty, bloky, atributy, hladiny, MTEXT. Čte modelový i výkresový prostor
STEP modely (AP203 a AP214)
Geometrie přes pythonOCC: jestli okótovaná díra existuje v té velikosti a na tom místě
Kusovník (xlsx, csv, export z ERP)
Načte strukturovaně a čísla dílů spáruje s ERP
Objednávky (PDF)
Jednotlivé řádky, materiál, povrch, množství, revize
Příručky dodavatelů, interní specifikace, výňatky z ASME Y14.5
Rozdělené na části a uložené do pgvector, aby se v nich dalo během kontroly hledat
Existující šablony ve Wordu a Excelu
python-docx a openpyxl, úpravy se sledováním změn
Výstup · formát
Přehled nálezů se závažností, jistotou a místem na výkrese
JSON a označené PDF
Přehled změn mezi revizemi
Tabulka a PDF s revizemi vedle sebe
Přehled rozporů mezi dokumenty
Tabulka, ke stažení jako xlsx
Vyplněný kontrolní plán, řídicí plán, postup, PPAP, osvědčení o shodě
docx a xlsx z vašich šablon
Úpravy a přestavby šablon
docx a xlsx se sledováním změn, čekající na schválení
Odpovědi na dotazy
Text s odkazem na list a pohled
Auditní záznam
Každý nález, každé přijetí i zamítnutí, každý dotčený soubor
| Co nahrajete | Co z toho přečte | Rozsah |
|---|---|---|
| DXF (AutoCAD 2013 a novější) | Nejpodrobnější kontrola: popisové pole, poznámky, kóty i s geometrií, GD&T, závity, díry, kusovník, pozice, tabulky plechových dílů. | Úplný |
| PDF vykreslené z CAD | Popisové pole, poznámky, GD&T, odkazy, závity a kružnice z textové vrstvy a vektorové geometrie. Na přepsané a zdvojené kóty jsou potřeba objekty kót, ty plot neobsahuje. | Vysoký |
| Skeny (PNG, JPG, TIFF, obrázkové PDF) | Popisové pole, poznámky a odkazy přes OCR a model rozvržení. Nejlépe jde nezkosený sken ve 300 dpi. Geometrické kontroly neběží. | Jen text |
| STEP (AP203 a AP214) | Díry a otvory porovnané s dírami a průměry na výkrese. | Geometrie |
| Kusovník a objednávka (xlsx nebo csv) | Hlavičkový řádek se sloupcem čísla dílu a sloupcem množství nebo popisu. | Strukturovaný |
| DWG | Přímo ho nepřečte, je to uzavřený binární formát. V AutoCADu dejte Uložit jako → DXF (nebo DXFOUT) a nahrajte DXF. | Nejprve export |
Pod kapotou
Deterministické všude, kde to jde. Model až tam, kde jinak nejde. A schválení člověkem dřív, než cokoli opustí systém.

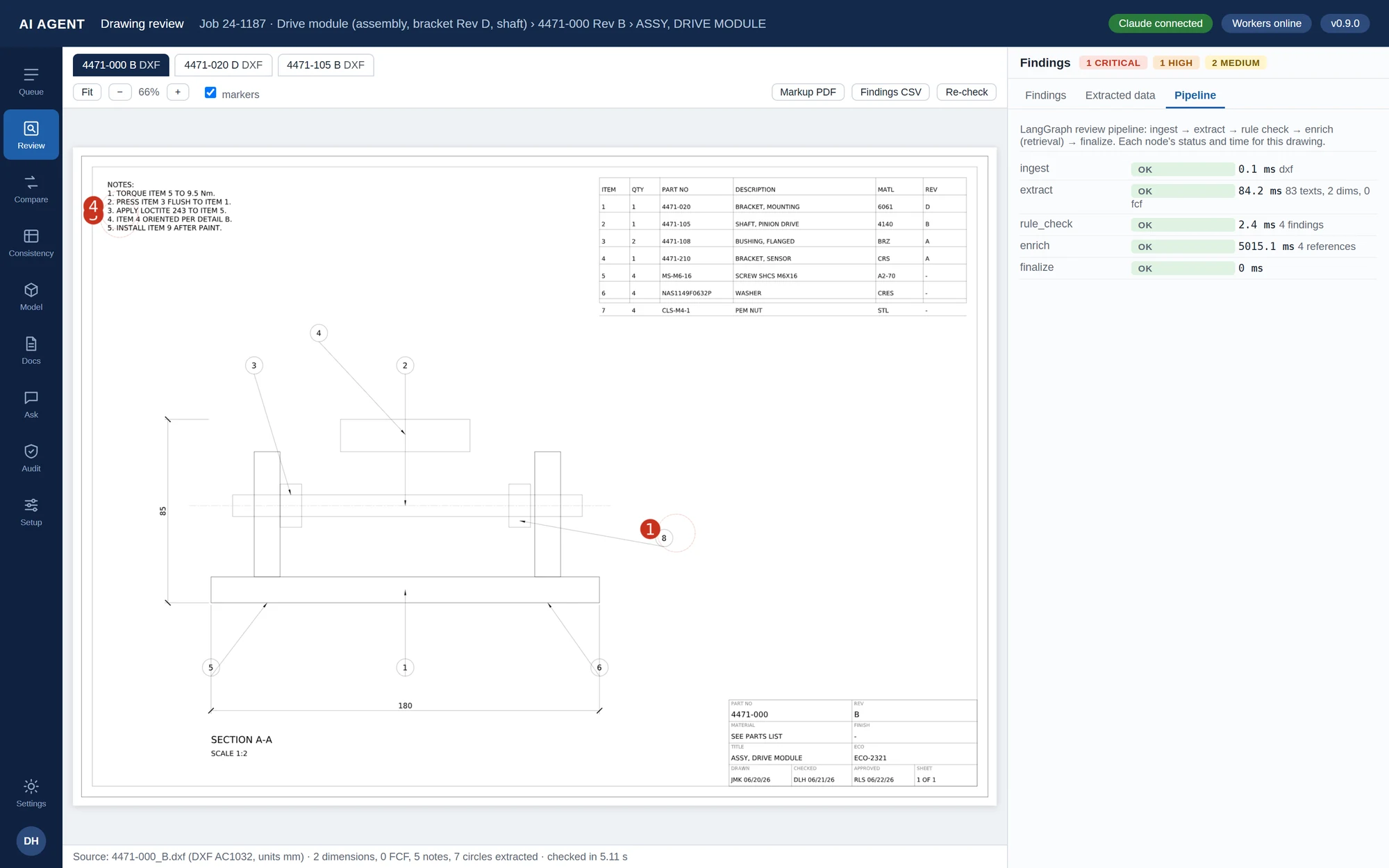

Každý výkres projde grafem — načtení, extrakce, kontrola pravidel, dohledání specifikací, uzavření — na workerech na pozadí. U každé fáze vidíte stav i čas, takže když se něco zasekne, je jasné kde.
Samotné kontroly: popisové pole, jednotky, datumy a GD&T, závity proti dírám, kóty, kusovník, revize a specifikace. Na jazykovém modelu nezávisí, takže vycházejí pokaždé stejně a u každého nálezu je vidět pravidlo, ze kterého vyplynul.
Vektorový index drží knihovnu specifikací, pravidla zákazníků, výňatky z ASME Y14.5, šablony dokumentů i rozhodnutí z minulých kontrol. V kroku dohledání se ke každému nálezu přiřadí článek nebo specifikace, o kterou se opírá.
Druhý graf, kde model volá nástroje: prohledá sadu výkresů i index, podívá se do nálezů a zpráv a u každé odpovědi řekne, odkud ji má.
Jeden výkres přes celý systém
Nahrání
PDF, DXF nebo STEP dovnitř, zakázka navázaná z ERP
Extrakce
Model rozvržení a OCR, nebo nativně po entitách
Pravidla
Deterministické kontroly v Pythonu, zbytek posoudí model
Dohledání
Specifikace, pravidla a minulé nálezy
Uzavření
Nálezy a označený výkres do prohlížeče
Kontrola
Inženýr přijme, dokumenty se vygenerují, vše jde do auditu
Technologie
Napojí se na
Přesnost a limity
Po doladění prahů se zpětnou vazbou od inženýrů zbylo kolem 8 % falešných nálezů. Tady je bez přikrášlování, jak jsme se k tomu číslu dostali a co to stálo.
S čím počítat v prvních týdnech
Popisové pole má každý zákazník jinak a nastaví se jednou. Na nastavení exportu DXF závisí, co se vůbec dá zkontrolovat. Skeny fungují nejlépe ve 300 dpi. Registr specifikací a uvolněné revize musí být aktuální, ideálně přímo z vašeho ERP nebo PLM.
Skoro určitě budete chtít kontroly z vlastní normy kreslení, vlastní šablony, jinak nastavené závažnosti a hromadné nahrávání výkresů. Je to běžné a počítáme s tím.
Během prvních týdnů se mohou u neobvyklých stylů výkresů objevovat falešné nálezy. Snižujeme jejich počet tím, jak vaši inženýři nálezy přijímají a zamítají. A na špatných skenech se přidá i OCR. Právě tady potřebujeme vaše lidi.

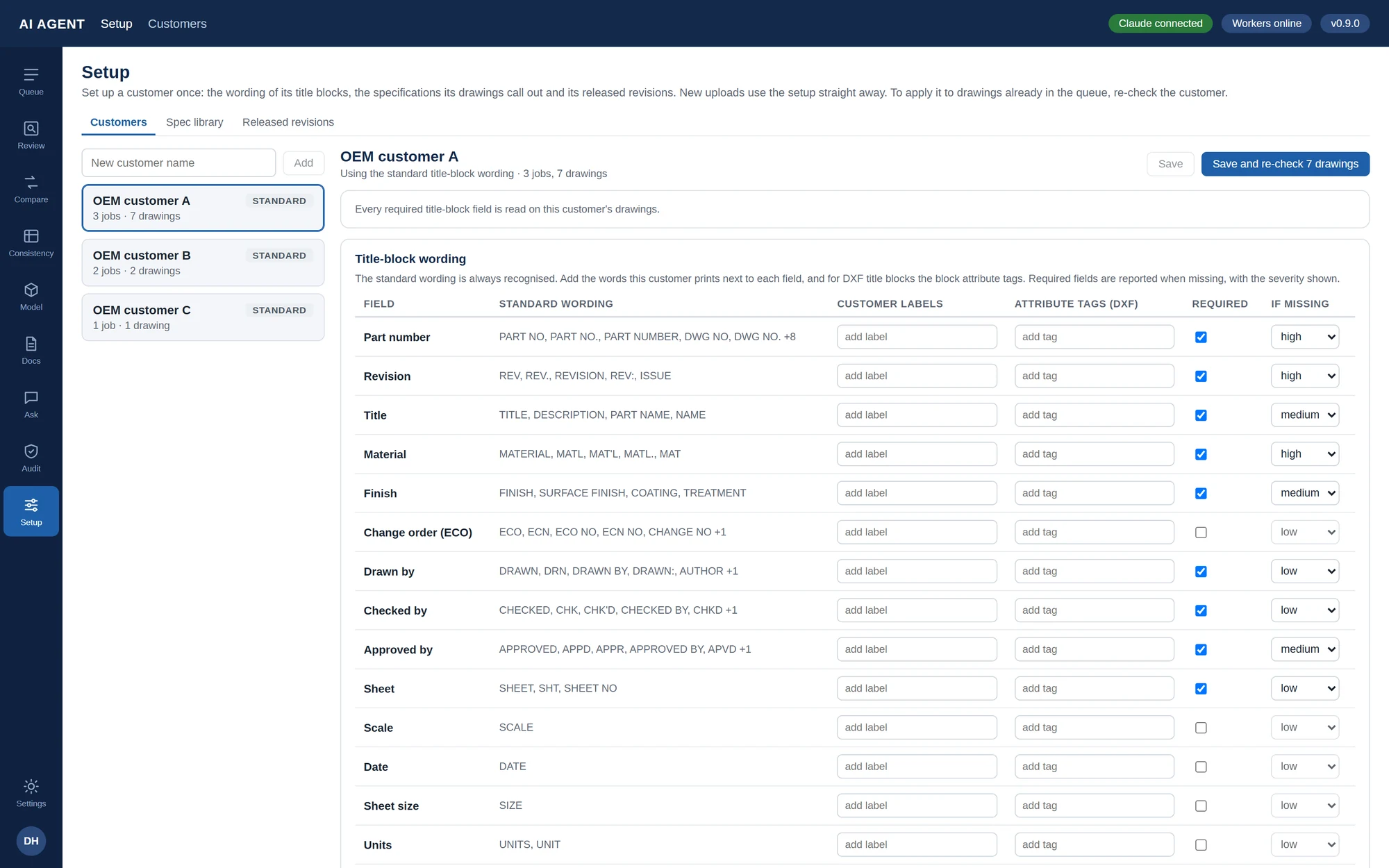

Nastavení zákazníka
Popisové pole tiskne každý OEM jinak. Agent nehádá, ale ukáže, co přečetl, a nechá vás to pojmenovat. Pak projde všechny výkresy toho zákazníka znovu.
Čísla specifikací, revize a jestli jsou platné nebo nahrazené — jako CSV nebo Excel. Do indexu se dostanou hned a výkresy se proti nim kontrolují. Poznámka se starou revizí se tak stane nálezem.
Seznam uvolněných revizí, aby agent věděl, na které má každý díl běžet. V projektu to taháme přímo z vašeho ERP nebo PLM, ne ze souboru.
Agent vypíše, co přečetl, ale nezařadil — třeba označení SURFACE TREATMENT a atribut bloku TREATMENT, oba s hodnotou HARD ANODIZE, a navrhne k nim pole Povrchová úprava. Návrhy přijmete jedním kliknutím.
Agent projde všechny výkresy toho zákazníka. Nálezy z chybějícího nastavení zmizí, skutečné zůstanou a to, co jste už rozhodli, se neztratí.
Devět výkresů od nového zákazníka nahrajete dřív, než je cokoli nastavené. Agent vrátí nálezy na každém listu včetně dvou, které jsou jen o tom chybějícím nastavení: položka popisového pole, kterou neumí zařadit, a díl, který nenajde v PLM. Po dvou minutách nastavení a opakované kontrole přečte povrchovou úpravu na všech devíti výkresech, u správné distanční podložky už agent nehlásí žádný nález a skutečné chyby ve výkresech zůstanou. Navíc přibude jeden nový a správný nález: poznámka odkazuje na revizi specifikace, kterou vlastní registr zákazníka vede jako nahrazenou.
Jak to dodáváme
Ingesci, agentový graf, rule engine, rozhraní pro kontrolu, označování výkresů, úpravu šablon, schvalování i audit přenášíme hotové. Přizpůsobujeme vaši normu, vaše popisová pole, vaše specifikace, vaše šablony a vaše ERP.
Vezmeme vzorové výkresy, vaše šablony a přesný seznam kontrol, které chcete vynucovat. Zároveň se domluvíme, podle které normy pracujete — ASME Y14.5, ISO GPS nebo firemní — a v jakých formátech vám výkresy opravdu chodí.
Nativní CAD po entitách, skeny přes OCR a detekci rozvržení a profil popisového pole pro každého zákazníka, aby pole sedla tam, kam mají.
Kontroly, které musí sedět na sto procent, píšeme jako kód. Model se stará o výklad a o texty, počítání mu nedáváme.
Srozumitelný přehled změn i s dopady, označení přímo ve výkrese a porovnávání kusovníku s objednávkou napojené na vaše ERP.
Připojíme vaše šablony, úpravy vznikají se sledováním změn a zpátky se nezapíše nic, dokud to člověk neschválí.
Zpětná vazba, která snižuje falešné nálezy podle toho, jak vaši inženýři rozhodují — na vašich reálných výkresech.
Odhad
3 až 4 týdny
Běžné dodání prvního produkčního agenta i s laděním. S tímhle číslem hýbe hlavně počet integrací a to, kolik výjimek má váš seznam kontrol.
Změřeno po nasazení
~60 %
méně času inženýrů
Čas nad příchozími výkresy, jak si ho změřil tým kvality poté, co agent běžel v běžném provozu.
~1/3
méně neshod
Neshod způsobených výkresem ubylo asi o třetinu, když se kontrola revizí a dokumentů přesunula na příjem.
~8 %
falešných nálezů
Po doladění prahů podle toho, co inženýři reálně přijímali a zamítali.
Jak jsme to nasazovali
Sběr podkladů: vzorové výkresy, šablony, seznam kontrol
Ingesce a rule engine ověřené na reálných listech
Pilot se dvěma inženýry, nálezy vedle ruční kontroly
Ladění podle přijatých a zamítnutých nálezů
Celý tým a k tomu dotazy z výroby
Vyzkoušejte si to dřív, než se rozhodnete
Za zhruba 45 minut projdete referenční balík i zákazníka, kterého systém nikdy neviděl. Pak si můžete nahrát vlastní výkresy.
Pohonný modul je už nahraný: sestava se STEP modelem, kusovníkem a objednávkou, tytéž výkresy jako PDF ploty, plechový držák a skenovaný list. Uvidíte, co na každém našel, nálezy přijmete i zamítnete, stáhnete si označené PDF a CSV a podíváte se, co přesně extrakce a pipeline za jednou kontrolou udělaly.
Nahrajete devět výkresů od vymyšleného zákazníka s vlastním popisovým polem, vlastními čísly dílů i vlastním číslováním specifikací. Podíváte se, co najde před nastavením, pak nahrajete registr specifikací a uvolněné revize, naučíte ho znění a necháte projít znovu. Právě tady uvidíte, co vás reálně stojí náběh nového OEM zákazníka.
Vaše formáty, vaše popisová pole, vaše čísla dílů. Počítejte s nálezy nízké závažnosti ke specifikacím a revizím, které testovací instance znát nemůže, a s tím, že jednou doplníte vlastní znění popisového pole.
Dobré vědět
Podle ASME Y14.5, ISO GPS nebo vaší firemní normy — vyberete si a přizpůsobíme to v projektu. Obecné kontroly běží vždy: popisové pole, jednotky, existence datumů, závit proti díře, zdvojené kóty, kusovník, plechové díly. Výňatky z normy, podle které pracujete, nahrajeme do indexu, aby agent mohl u nálezu citovat konkrétní článek.
Ne, a řekneme to rovnou. DWG je uzavřený binární formát. V AutoCADu dejte Uložit jako → DXF (nebo DXFOUT) a nahrajte DXF. Kontrola je pak nejpodrobnější ze všech formátů, protože kóty projdou i s geometrií.
Projdou přes OCR a model rozvržení, který najde popisové pole, poznámky a odkazy. U každého je vidět jistota, a to ještě před spuštěním jakéhokoli pravidla. Textové kontroly fungují všechny, geometrické ne — sken žádnou geometrii nenese. Počítejte zhruba s 20 sekundami na list a skenujte ve 300 dpi.
Nikdy bez toho, aby to někdo odklikl. Manažer kvality na schvalování trval už v původním projektu a máme ho zabudované v každé cestě zápisu: dokumenty vznikají se sledováním změn, projdou kontrolou a až pak se zapíšou. Každý nález, rozhodnutí i dotčený soubor je v auditu.
Na dodaném projektu kolem 8 % falešných nálezů po doladění se zpětnou vazbou od inženýrů. Deterministické kontroly — jednotky, toleranční řetězce, existence datumů, závity proti dírám — sedí přesně, protože je to kód, ne model. Tam, kde je potřeba výklad, je u nálezu jistota i místo na listu, takže inženýr nález rychle posoudí. V prvních týdnech a na nezvyklých stylech výkresů počítejte s vyšším podílem, dokud se prahy nedoladí na vašich listech.
Ne. Standardně nasazujeme k vám: HTTPS, vaše přihlášení nebo SSO, zálohy a monitoring, zdrojový kód vám předáme. Kam jdou výkresy, si určujete vy, produkt vám do toho nemluví.
Tři až čtyři týdny na produkční nasazení včetně ingesce, vašeho seznamu kontrol, vašich šablon, napojení na ERP či PLM a ladění na vašich listech. Generickou verzi si na vlastních výkresech vyzkoušíte do hodiny na testovací instanci, ještě než se k čemukoli zavážete.
Asi dvě minuty v prohlížeči. Nahrajete jeho registr specifikací a uvolněné revize, potvrdíte znění popisového pole, které agent neuměl zařadit, a necháte projít výkresy znovu. Od té chvíle se jeho výkresy čtou automaticky.
Ano a pro dílnu s vlastními zvyklostmi je právě v tom největší přínos. Pravidla jako minimální vzdálenost díry od ohybu pro danou tloušťku a poloměr, povinné uložení na drážce pro pero nebo povinný zápis sražení zapíšeme během projektu do rule enginu. Pak se kontrolují přesně a pokaždé stejně.
Přesně proto tam je chat a hlasové poznámky. Agent je dostupný přes chat na Amazon Lex, takže se obráběč či kontrolor zeptá z terminálu nebo z mobilu a dostane stejnou odpověď i s citací jako inženýr v prohlížeči. Kontroloři namluví poznámku k nálezu, ta se přepíše a připne k záznamu. Do kterého chatu agenta připojíme, domluvíme při nasazení.
Ne. Odpracuje mechanickou část — čtení, porovnávání a počítání — a předá seřazený a podložený seznam člověku, který rozhodne. Každý nález přijímá nebo zamítá člověk a právě tahle rozhodnutí agenta ladí. Na dodaném projektu z toho vyšlo asi o 60 % méně času nad kontrolou, ne zrušené místo.
Pokračujte dál
Výrobní firmy obvykle začnou jedním drahým úzkým hrdlem a další přidají, když se to první zaplatí.
Konzistentní nabídky za minuty, ne za celé večery
Právě při tvorbě nabídek se nejčastěji nenápadně ztrácí marže. Jednou zadefinujeme váš ceník, objemové slevy, limity slev i hranice pro schválení a agent je od té chvíle uplatňuje vždy stejně — a nabídku připraví ještě ve chvíli, kdy má zákazník o produkt zájem.
Více informacíZ dodavatelských feedů rovnou do živých nabídek bez přepisování
Pro obchody, které přidávají produkty rychleji, než je stíhá popsat člověk. Agent zpracuje dodavatelské feedy v libovolném formátu, napíše popisy, které působí jako od živého copywritera, přeloží je do všech trhů, na kterých prodáváte, a nahraje kompletní, SEO připravené nabídky přímo do vašeho obchodu.
Více informacíAutomatizovaná správa e-mailů ve vašem tónu komunikace
Sdílená schránka přestane být nekonečnou frontou. Agent přečte každou příchozí zprávu, zatřídí ji, dohledá historii zákazníka ve vašem CRM a připraví odpověď ve stylu, jakým píše vaše firma. Rutinní potvrzení odcházejí automaticky, citlivé případy čekají na vaše jediné kliknutí.
Více informacíNapište, podle které normy pracujete a v jakých formátech vám výkresy chodí. Proženeme je agentem a projdeme s vámi, co našel — i to, co našel špatně. Nic za to nechceme a výsledky si necháváte.
Kontaktujte násNebo nám prostě zavolejte
Vyberte si, kdy vám to vyhovuje — 30 minut online, nic si nepřipravujte.
